Introduction:
En raison de différents nombres de rouleaux, l'usine de laminage à froid de la bobine de métal est divisé en 2 Salut, 4 Salut, 6 Salut, et 12 Salut AGC.

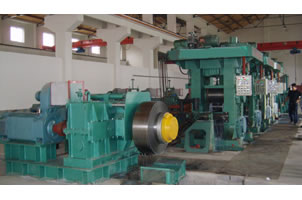

Le laminoir à froid 4-Salut, l'une des bobines de métal laminoir à froid, est fabriqué à partir de matières premières de bonne qualité. Un laminoir à froid de quatre haute dispose de quatre rouleaux, deux petites et deux grandes. Les deux petits cylindres sont des cylindres de travail en contact avec la bobine de métal, et les deux grands rouleaux sont des rouleaux de sauvegarde qui viennent en contact la face arrière des petits cylindres de travail. Dans le même temps, nous mettons à jour avec les derniers équipements technologiques lors de la production de cette usine de laminage à froid.
Caractéristiques:
1. Le laminoir à froid 4-Salut est une sorte de type portatif.
2. Un stand et deux cadres sont fabriqués à partir de plaques d'acier fabriquées.
3. Le nombre 2 Rolls sur ce laminoir à froid sont faits d'un matériau frais.
4. Il est équipé d'un réducteur de poids lourds.
5. Le système de vis vers le bas est manuel.
6. Nous adoptons un numéro CI coulée volants d'inertie.
En raison de la différence de nombreux aspects, tels que les bobines d'entrée, des bobines de sortie, max vigueur mouvante et max force de laminage, etc., le laminoir à froid 4-Salut est divisé en 8 types:
La spécification de détail comme suit:

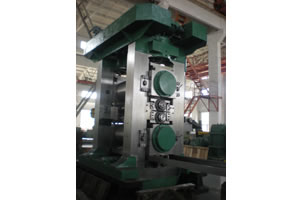

1. Φ175 / Φ450 × 450 4 cylindre réversible Laminoir à Froid
Entrée et sortie:
Bobines d'entrée: l'épaisseur de la bobine de 3 mm max, largeur max 370mm
Bobines de sortie: min. 0,3 mm d'épaisseur, largeur max 370mm
Spécification Coil:
(1) Diamètre intérieur: 508mm
(2) Diamètre extérieur: 1500mm
(3) poids Max.coil: 10T
Max.rolling vigueur: 3000KN
Max.rolling vitesse: 120m / min
Reculant tension: max 40KN
Moteur principal: 320kW DC, V = 680 / 1600R / min
Matériel de rouleaux: 9Cr2Mo
Appuyez sur le bas-moteur: YZ2-11KW
Taille de la section de la colonne: 250 × 310mm
Écoulement Mise en page:
Coil voiture, recoiler gauche / dérouleur ----- 4-salut laminoir à froid ---- recoiler droite / dérouleur

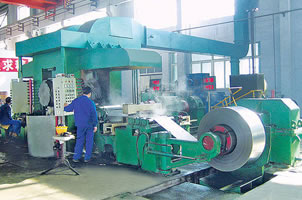

2. Φ225 × 850 / Φ700 × 820 Quatre rouleaux réversible Laminoir à Froid
Coil matériau: Q195 en acier au carbone, Q235, 08AL, SPHC, SPHD, etc.
Bobine Entrée: 2.0 ~ 4.0 × 600 ~ 750 mm
Bobine Fini: 0,3 ~ 1,0 × 600 ~ 750 mm
Force de laminage Max: 6500KN
Max vitesse de laminage: ≤480 m / min
Puissance d 'installation du laminoir: 3300KW
Débit Mise en page:
Coil chargement ---- Decoiler (PCC) --- ---- Recoiler pincée alimentation (à gauche) ---- laminoir à froid réversible 4-salut ----- Recoiler (à droite) ---- décharge de la bobine.
Contrôle électrique:
DC conduire système de contrôle électrique: Simens
Contrôle PLC
Avantages:
1. Le second type de contrôles de laminoir à froid et sa vitesse de roulement tension.
2. Le laminage stable est assurée.
3. Ce mécanisme grande garantie de la sécurité.
Système AGC hydraulique
Fonctions: AGC (commande hydraulique de la couture pression vers le bas), AFC (contrôle de la force de roulement constant), pré-contrôle de jauge d'épaisseur, la surveillance, etc.
Précision:
Stable laminage: 0,3 mm ± 4.5μm; 0.5-0.8mm ± 7 pm
Speed-up et le laminage de vitesse vers le bas: 2% ± 10 um h≤
3. Φ180 / Φ650

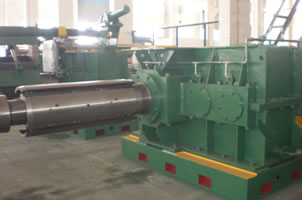

× 850 en acier inoxydable quatre galets réversible Laminoir à Froid
Matériel: Acier inoxydable 201, 304, 430
Épaisseur d'entrée: 3,0 mm, la largeur d'entrée: 750mm
Fini épaisseur: 0,3 mm, largeur finie: 750mm
Vitesse de laminage: V≤120m / min, pression de laminage: P≤8000KN
Moteur électrique pression vers le bas: modèle de YZ, 30KW × 2
Deux stands: le style, la section fermée de taille 410 × 500mm
Équilibre hydraulique rouleaux supérieurs et rouleaux inférieurs
Rouleaux de travail: diamètre des rouleaux de travail × surface × 850mm de largeur Φ180 (Φ165 × 850mm) de travail, et de palier à roulement
Rouleaux de support: diamètre x surface de travail largeur Φ650 × 820mm, roulement FCDP80112410
Style de conduite: conduire des rouleaux de support.
Moteur principal: Z560-3A, N = 630 kW, n = 424 / 1200rpm, I = 1559A (faite par Hengli à Hangzhou)
Recoiler:
Structure du bloc de recul: pyramide rectangulaire hydraulique Φ500 × 850mm
Z4-355-32, N = 355 kW, n = 600 / 1600rpm, I = 877A

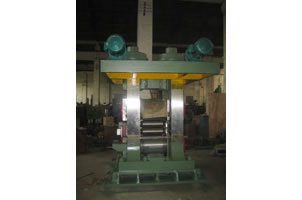

4. Φ60 / Φ200 × 250 Quatre Salut métaux non ferreux Inverser Laminoir à Froid
Matériau Coil: métaux non ferreux
L'épaisseur et la largeur d'entrée: 2 mm max, 180mm
Épaisseur de sortie: min. 0.015-0.3mm
Appuyez sur le bas-moteur: 2.2KW × 2
Tige de vis: S70 × 4, appuyez vitesse: V = 0,05 mm / s
Moteur principal: 15KW
Réducteur de vitesse: JZQ650, le ratio = 23.34, moule = 6
Reculant tambour: Φ300 × 350
Reculant moteur: 8KW

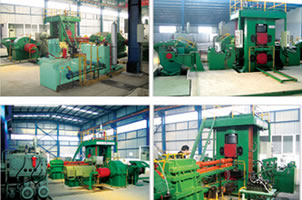

5. Φ480 / Φ1150 × 1380 Acier inoxydable quatre galets réversible laminoir à froid
Matériel: Acier inoxydable 201, 304, 430
Épaisseur d'entrée: ≤3.0mm, la largeur d'entrée: 1000mm
Épaisseur Fini: 0.20-0.30mm, largeur finie: 1000mm
Vitesse de laminage: V≤100m / min, pression de laminage: P≤800T
Diamètre de bobine intérieure: min. Poids 508 mm, bobine: max. 10T
Section de la colonne de roulement taille 420 × 520mm, matériau ZG35
Rouleaux de travail: Diamètre du rouleau de travail × surface de travail Largeur Φ480 × 1380㎜, Matériel 9Cr2Mo, FCD roulements à aiguilles
Rouleaux de support: diamètre x largeur de la surface de travail Φ1150 × 1380㎜, Matériel: Φ1150 × 1380㎜, FC roulements
Le style de lubrification: l'huile de lubrification de brouillard
Roller-changement de style: entraînement hydraulique pour changer rouleaux
Le solde de rouleaux de support est hydraulique commandée
Moteur principal: moteur Z4, la puissance de 1.200 kW
Principal réducteur de vitesse: ZLY630
Recoiler:
Structure du bloc de recul: pyramide rectangulaire hydraulique Φ508 × 1380㎜
Moteur principal: moteur Z4, 450KW
Système de contrôle électrique:
590 équipements de réglage de vitesse numérique
Système Mitsubishi PLC

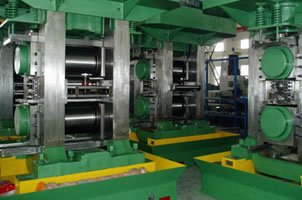

6. Φ140 / Φ190 / Φ450 × 450 Four Four stand Salut Tandem Laminoir à Froid
Matériel: acier au carbone normal, haute résistance en acier spécial
Entrée: ≤3 × 360㎜, sortie: ≥0.3 × 360㎜
La force de laminage: 3000KN
Vitesse de laminage de sortie: 210m / min
4-Tandem:
1 #, 2 # tiennent: Φ190 × 450㎜, conduire à travers des rouleaux de travail,
3 #, 4 # tiennent: Φ140 × 450㎜, conduire à travers des rouleaux de sauvegarde
Rouleaux de sauvegarde: Φ450 × 450
Moteur principal: P = 355 kW 600 / 1600R / min
Recoiler:
Reculant tambour: 450mm × Φ480- Φ500㎜
Reculant puissance: 110KW
Reculant vigueur: ≤1500㎏
Eurotherm commande 590 de vitesse + PLC

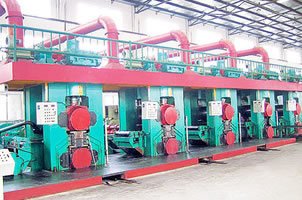

7. Φ225 / Φ650 × 750 Cinq stand Quatre Salut Tandem Laminoir à Froid
Flux de mise en page: Decoiler --- voiture Coil chargement ---- 2 rouleaux pincée alimentation et 5 rouleau redresseur ---- cisaillement et soudeur TIG ---- ---- spirale Accumulateur alignement centrale ---- plate-forme de traitement ---- cinq cages Quatre-Salut Tandem Laminoir à Froid ---- ---- Recoiler Coil voiture décharge
Autres équipements: système de contrôle électrique, système de lubrification, système hydraulique
Matériel: acier au carbone
Entrée: 3.0mm x 650mm
Sortie: 0.4mm x 650mm
Vitesse de laminage de sortie: 240m / min
Force de laminage: 6000KN
Rouleau de travail: Φ225 x 750
Rouleau de sauvegarde: Φ650 x 680
Z4 moteurs de la série pour laminoir et recoiler
Section de la colonne taille de chaque stand: 420 x 520mm
Conduisez à travers des rouleaux de travail.

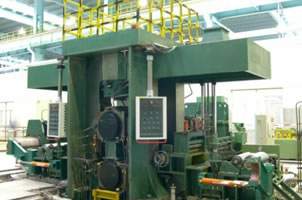

8. Φ380 / Φ880 × 1600 Aluminium Quatre Salut Irréversible Coil Laminoir à Froid
Matériel: aluminium, alliage d'aluminium
Résistance à la traction: ≤340
L'épaisseur et la largeur d'entrée: 9mm max, 800 ~ 1350mm
Spécification de la bobine d'entrée:
(1) 508 mm Diamètre intérieur de
(2) Diamètre extérieur: max 1600mm
(3) Max 5T
Bobines finis:
(1) Largeur: 800 ~ 1300mm
(2) Epaisseur: 0.2-0.5mm
Force de laminage Max: 12000KN
Vitesse de laminage: normalement 110m / min, 240m max / min
Rouleau de travail: Φ380 × 1600
Rouleau de sauvegarde: Φ880 × 1550
Motors: Principal Mill: 750KW × 2, Decoiler: 225kW × 2, Recoiler: 225kW × 2
Paramètres techniques:
| Type | Φ70 / Φ210 × 250 | Φ135 / Φ350 × 350 | Φ140 / Φ450 × 450 | Φ175 / Φ500 × 550 |
| Des rouleaux de travail (mm) | Φ70 | Φ135 | Φ140 | Φ175 |
| Rouleau de longueur (mm) | 250 | 250-350 | 450 | 500 |
| Force de laminage (Tonnes) | 80 | 120 | 280 | 280 |
| Épaisseur d'entrée (mm) | 1.5 | ≤2.7 | ≤3 | ≤4 |
| Fini épaisseur (mm) | 0,08 | ≥0.15 | ≥0.3 | 0,3 |
| Largeur (mm) | 30-200 | ≤250 | 360 | 400 |
| Vitesse de laminage (m / min) | 180 | 180 | 180 | 210 |
| Moteur principal (KW) | 22 | 55 | 75 | 90 |
| Appuyez sur le bas-moteur (KW) | 2.2 | 4 | 6 | 7.5 |
| Vitesse Press-bas (mm / s) | 0,06 | 0,08 | 0,08 | 0,08 |
| Ralentisseur | JZQ650 | JZQ850 | ZLY450 | JZQ1000 |
| Poids (tonnes) | 8.5 | 19 | 22 | 24 |
| Type | Φ190 / Φ535 × 600 | Φ180 / Φ650 × 850 | Φ205 × 900 / Φ650 × 850 | Φ480 / Φ1150 × 1380 |
| Rouleau de travail (mm) | Φ190 | Φ180 | Φ205 | Φ480 |
| Rouleau de longueur (mm) | 600 | 850 | 850 | 1,380 |
| Épaisseur d'entrée (mm) | 3 | 3 | 3 | 3 |
| Épaisseur de sortie (mm) | 0,5 | 0,4 | 0,25 | 0,3 |
| Largeur (mm) | 500 | 750 | 800 | 1000 |
| Force de laminage | 4000KN | 5000kN | 5500KN | 800T |
| Vitesse de laminage (m / min) | 150 | 150 | 210 | 120 |
| Moteur principal (KW) | 450 | 630 | 630 | 1,200 |
| Appuyez sur le bas-moteur | 30 | 44 | 44 | 60 |
Shanghai Ivy Import & amp; Export Co., Ltd est un fabricant et fournisseur professionnel de laminoir à froid 4-Salut en Chine. Nous avons encore d'autres produits: découpe de métal à la ligne de longueur, y compris mince coupe de la bobine à la ligne de longueur, coupe de la bobine d'épaisseur moyenne à la ligne de longueur et épaisseur nivellement bobine coupé à la ligne de longueur; pain formant la machine comme le C, Z, U, L panne formant la machine, rambarde, pont, quille etc machine de formage; soudé machine à tube de décision comme Φ25 haute fréquence ligne de production de tubes soudés, HG32 HF tubes soudés en machine de fabrication, etc. Avec une bonne qualité et un prix abordable, nos produits ont été exportés vers de nombreux pays, comme l'Allemagne, la Hollande, l'Inde, l'Indonésie, la Nouvelle-Zélande, Syrie, Emirats Arabes Unis, la Russie, le Koweït, l'Afrique du Sud, et le Bangladesh.
